Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | A2001 Muhafaza/ Terminal | Saha: | 2.00mm |
|---|---|---|---|
| Pim sayısı: | 02PIN ~ 18PIN | Malzeme: | HSG : PA66, TER: Fosfor Bronz, Altın flaş veya Kalay kaplama |
| Sıra: | Bekar | Yangından korunma derecesi: | UL 94V-0 |
| Vurgulamak: | Baskılı Devre Kartı Konnektörleri,Pcb Konnektörleri Kablodan Karta,UL94V-0 2mm Pitch Konnektörü |
||

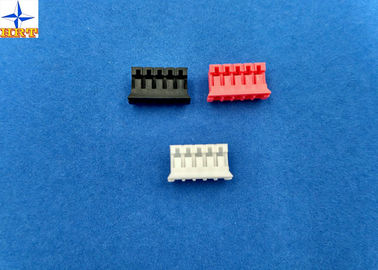

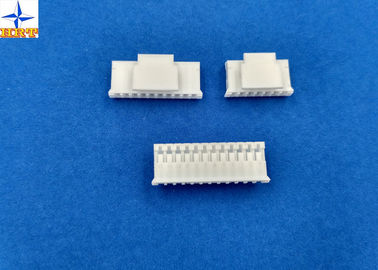

kablodan karta konektör aralığı 2,00 mm PA66 muhafaza / Kalay kaplama veya Altın flaş terminal
Tanım:
1. A2001 serisi, A2001H-NP A2001HB-NP'dir (A2001-T serisi terminale uygun tek sıra muhafaza)
2, Muhafazada kullanılan malzemeler: PA66, Halogen Free , Yangından korunma derecesi UL 94-V0'dır.Minimum paketleme miktarı 1000 adet/torbadır.
3. 2P ~ 18P'ye sahip tek sıralı konut, Günlük üretim kapasitesi 30 ila 50 KPCS'dir.

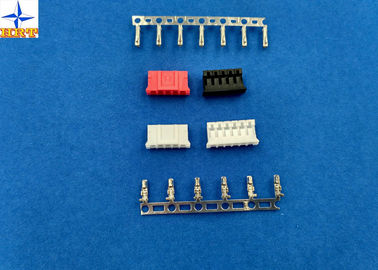

4.Terminaller, Fosfor Bronz, Kalay kaplama veya Altın flaştan önce E-Damgalama ile damgalanır, A2001-TPe olarak adlandırılan Kalay kaplama, A2001-GPe olarak adlandırılan Altın kaplama, Minimum paketleme miktarı 20.000 adet / Makaradır.Günlük üretim kapasitesi 300 ila 400 KPCS'dir.
5. Terminallerin kablo aralığı: AWG #26--#30, yalıtım OD is1.30mm(Max).
| test açıklaması | prosedür | Gereklilik |
|
Kontak direnci |
Bağlantı konnektörleri, kuru devre ile ölçün, 20mV maks., 10mA.(JIS C5402 5.4'e göre) | 20mΩ (Maks.) |
| Yalıtım direnci | Montaj ilişkisi konektörleri, biruygula5Bitişik arasında 00V DCterminal veya toprak.(JIS C5402 5.2/MIL-STD-202 Yöntem 302 Koşul B'ye göre) | 1000MΩ (Dk.) |
| Dielektrik Dayanım Gerilimi | Eş konektörler, bitişik terminal veya toprak arasına 1 dakika boyunca 800V AC (rms) uygulayın.(JIS C5402 5.1/MIL-STD-202 Yöntem 301'e göre)) | Arıza Yok. |
| Kıvrımlı Kısımda Temas Direnci | İlgili kabloyu terminale kıvırın, kuru devre ile ölçün, 20mV (Maks.), 10mA. | 5mΩ (Maks.) |
| Mevcut puan | 2A AC/DC maksimum |
| Gerilim anma | 100V AC/DC |
| Dayanma gerilimi | 800V AC/dakika |
| Yalıtım direnci | 1000MΩ dk |
| Kontak direnci | 10MΩ maks. |
| Çalışma sıcaklığı | -25 - 85°C |
