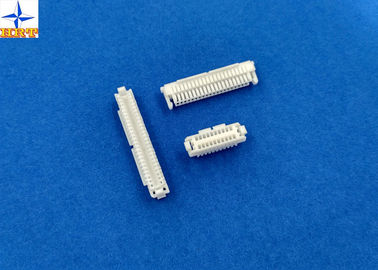

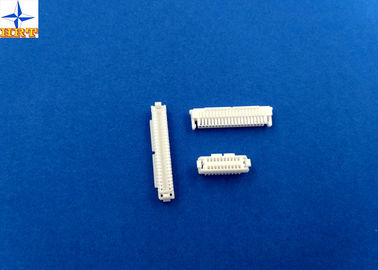

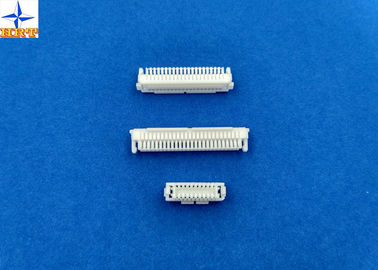

| Place of Origin: | Dongguan, China(mainland) |
| Marka adı: | HRT |
| Sertifika: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A1002HA-2XNP |
| Minimum Order Quantity: | 5000 pcs |
|---|---|
| Fiyat: | negotiated |
| Packaging Details: | Reel, Tube(Pipe), Tape, Bag or as required. |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 28 million pcs per month |
| kategori: | Tel Gövde | Uygun terminal: | A1002T |
|---|---|---|---|
| Malzeme: | Naylon66 UL94V-0 | Tel Aralığı: | AWG26# ila 28# |
| Cinsiyet: | Dişi | Devre: | 20 veya 30 veya 40 veya 50 pozisyon |
| Vurgulamak: | Baskılı Devre Kartı Konnektörleri,Pcb Konnektörleri Telden Panoya,Naylon66 Sıkma Stili Konnektörleri |
||
1, Ürünün teknik özellik detayları
| Temel boyut bilgisi | |||
| Renk | Beyaz | ||
| Saha | 1,0 mm | ||
| Ev materyalleri | Naylon66 UL94V-0 | ||
| Başvuru | sinyal, panoya kablo | ||
| Tel İzolasyon Çapı | 0,80 mm maks. | ||
| Terminal malzemeleri | Pirinç malzeme, kalay kaplama | ||
| Terminal Paketi | 15K adet/makara | ||
| Uygun Terminal | A1002-T | ||
| Terminal işleme yöntemi | Kalay kaplama veya altın flaştan önce e-damgalama | ||
| Elektriksel özellikler | |||
| Güncel Beğeni | 1A AC, DC | ||
| Voltaj derecesi | 50V AC, DC | ||
| Kontak direnci | 30mΩ Maks | ||
| Yalıtım direnci | 100mΩ dk | ||
| Dayanma Gerilimi | 500V AC/dakika | ||
| Mekanik özellikler | |||
| Sıcaklık aralığı | -25 ℃ ila 85 ℃ | ||
| Terminal Yerleştirme Kuvveti | 0,50kgf (Maks.) | ||
| Terminal/Gövde Tutma Kuvveti | 0,50kgf (Dk.) | ||
| Pim Tutma Kuvveti | 0,50kgf (Dk.) | ||
| Diğer bilgiler lütfen aşağıdaki resmi kontrol edin. | |||
2, Bu seri ürünler için giriş
Lütfen A1002 serisi ürünü dikkate alınız, eğer bu ürünü set olarak satın alırsanız, fiyatı çok makul ve uygun olacaktır.
1, Terminaller: A1002T (kalay kaplı flaş veya altın flaş)
2, Muhafaza: A1002H-NP & A1002HA-2XNP & A1002HA-2XNP yeni versiyon
3, Sağyüksekmühendislik çizimi ve test raporu
Bir sonraki ek, referansınız için ayrıntılı ürün dosyasıdır, size yardımcı olacaktır.
Boyut çizimi
Test raporu
3. Değerler ve Geçerli Teller
| Öğe | Standart | ||
| Anma Gerilimi (Maks.) | 50V AC/DC | İzolasyon OD 0.80mm (Maks.) | |
| Anma Akımı (Maks.) Ve Uygulanabilir Kablolar | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0,5A AC/DC | ||
| Ortam sıcaklık aralığı | -25°C ~ +85°C* | ||
*:Terminal sıcaklık artışı dahil
4. Elektrik Performansı
| test açıklaması | prosedür | Gereklilik | |
| 4-1 |
Kontak direnci
|
Bağlantı konnektörleri, kuru devre ile ölçün, 20mV maks., 10mA.(JIS C5402 5.4'e göre) | 20mΩ (Maks.) |
| 4-2 | Yalıtım direnci | Eş konektörler, bitişik terminal veya toprak arasına 500V DC uygulayın.(JIS C5402 5.2/MIL-STD-202 Yöntem 302 Koşul B'ye göre) | 100MΩ (Dk.) |
| 4-3 | Dielektrik Dayanım Gerilimi | Eş konektörler, bitişik terminal veya toprak arasına 1 dakika boyunca 250V AC (rms) uygulayın.(JIS C5402 5.1/MIL-STD-202 Yöntem 301'e göre) | Arıza Yok. |
| 4-4 | Kıvrımlı Kısımda Temas Direnci | İlgili kabloyu terminale kıvırın, kuru devre ile ölçün, 20mV (Maks.), 10mA. | 5mΩ (Maks.) |
5.Mekanik Performans
| test açıklaması | prosedür | Gereklilik | ||
| 5-1 | Aktüatör Takma ve Çekme Kuvveti | Konnektörleri 25±3mm/dakika hızında takın ve çıkarın. | 7. paragrafa bakın | |
| 5-2 | Sıkma Çekme Kuvveti | Kıvrımlı terminali sabitleyin, kabloya 25±3mm/dakika hızında eksenel çekme kuvveti uygulayın.(JIS C5402 6.8'e göre) | AWG#28 | 1,0kgf (Dk) |
| AWG#30 | 0,8kgf (Dk) | |||
| AWG#32 | 0,5kgf (Dk) | |||
| 5-3 | Terminal Yerleştirme Kuvveti. | Kıvrımlı terminali mahfazaya yerleştirin. | 0,50kgf (Maks.) | |
| 5-4 | Terminal/Gövde Tutma Kuvveti. | Yuvaya monte edilmiş terminale 25±3mm/dakika hızında eksenel çekme kuvveti uygulayın. | 0,50kgf (Dk.) | |
| 5-5 | Pim Tutma Kuvveti | 25±3mm/dakika hızında eksenel itme kuvveti uygulayın | 0,50kgf (Dk.) | |
| 5-6 | dayanıklılık | Dakikada 10 devir oranında art arda 50 devire kadar çiftleştirildiğinde. | Kontak Direnci 40mΩ (Maks.) | |
| 5-7 | Titreşim |
Genişlik: 1,5 mm PP Tarama süresi: 1 dakikada 10-55-10 Hz Süre: Her XYZ ekseninde 2 saat. (MIL-STD-202 Yöntem 201A'ya göre) |
Görünüm Hasar Yok. Kontak Direnci 40mΩ (Maks.) Süreksizlik 1 μsn.(Maks.) |
|
| 5-8 | Fiziksel Şok | 490m/s²｛50G｝, her bir XYZ ekseninde 3 strok.(JIS C0041/MIL-STD-202 Yöntem 213B Koşul A'ya göre) | ||
4, Ürün ailemizin gösterisi
Lütfen bir sonraki resme bakın, ürün yelpazemizi kolayca tanıyabilirsiniz.Ana ürünümüz kablo muhafazası, kablodan panoya konektör, kablodan kabloya konektör, pano konektörleri, FPC/FFC konektörleri ve daha fazlasıdır.Ayrıca kusur oranını düşük bir değerde kontrol edebiliyoruz, bu nedenle parçalarımız TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD vb. ünlü ve uluslararası şirketler tarafından kabul ediliyor. Ve tüm ürünler REACH, UL, RoHS tarafından sertifikalandırılmıştır .Çevreyi korumak için bazı parçalar halojen içermez.
